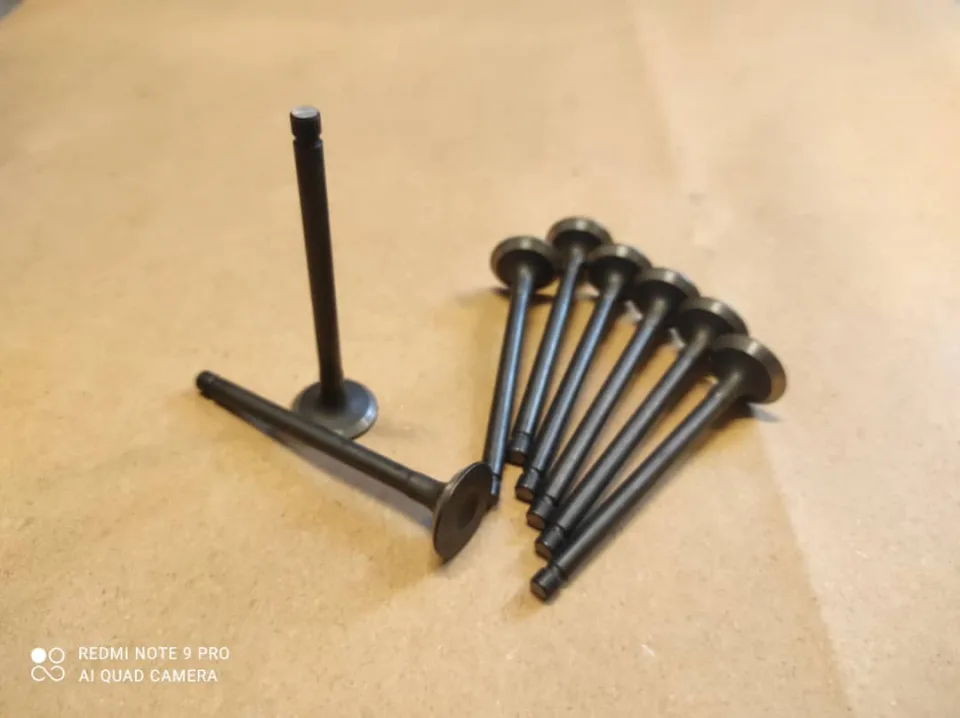

ست کامل سوپاپ هوا هافی لوبو

ست کامل سوپاپ ورودی هوا هافی لوبو

da468

intake valve

سوپاپ کامل هوا یکی از قطعات قارچی شکل موتور است که روی سیلندر و درون سرسیلندر موتور قرار میگیرد و ورود هوا و خروج به ترتیب هوای ورودی و دود خروجی را کنترل میکند.

اگر بخواهیم به طور خلاصه بیان کنیم، میتوانیم بگوییم که هر چیزی که ورود هوا و خروج چیز دیگر را کنترل کند نوعی سوپاپ است.

نقش سوپاپ هوای هافی لوبو

سوپاپ روی هر سیلندر به دو نوع تقسیم میشود، سوپاپ خروجی یا دود و سوپاپ ورودی یا اکسیژن، فضایی سیلندر برای احتراق نیازمند فضایی بسته و کاملا ایزوله است و اولین نقش سوپاپ مدیریت فضای سیلندر است.

فضایی که با باز شدن سوپاپ ورودی یا اکسیژن، هوای لازم را برای احتراق فراهم میکند و پس از بسته شدن آن، تکمیل فرایند احتراق و باز شدن سوپاپ دود یا خروجی دود حاصل از احتراق خارج میکند.

اجزای سوپاپ هوا هافی لوبو

سوپاپهای امروزی معمولا از نوع سوپاپ قارچی شکل یا پایه دار هستند، آنها از یک ساقه مشابه ساقه قارچ و بخش کفی که به قسمت بالایی قارچ شباهت دارد، بخش کفی در محفظه احتراق قرار میگیرد و بیشترین فشار و درجه حرارت را تحمل میکند و برای همین جنس آن مقاومت بالایی در برابر حرارت و فرسودگی دارد.

محل قرارگیری سوپاپ در سرسیلندر ویا خود سیلندر از یک لبه به نام نشیمنگاه یا سیت بهره میگیرد، نشیمنگاه سوپاپ هوا هافی لوبو دارای یک لبه مورب است که این لبه را به نام وجه سوپاپ شناخته میشود دارای شیب خاصی در طراحی و ساخت است که برحسب نوع موتور ماشین از سوپاپ‌های دارای زاویه نشیمنگاه خاص بهره میگیرند.

روی ساقه سوپاپ هوا هافی لوبو معمولا دوفنر قوی قرار میگیرد که به وسیله یک نگه دارنده و دوعدد خار به انتهای سوپاپ محکم میشود.

نقش فنر سوپاپ برای این است که وجه سوپاپ روی نشیمنگاه محکم نگه داشته شود و از هر گونه نشتی در زمان تراکم جلوگیری میکند، زاویه رایج برای وجه و نشیمنگاه سوپاپ 45 درجه است ولی برای سوپاپ هوا گاهی از زاویه 30 درجه استفاده میشود.

خار نگهدارنده در انتهای ساقه و پایین‌تر از سرسوپاپ است و محل اتصال فنرهای سوپاپ است.

ساق سوپاپ، بدنه بلند و کشیده ای دارد و در گیت قرار میگیرد.

گاید سوپاپ، لوله یا بوشی است که ساقه سوپاپ را در بر میگیرد و معمولا آن را از چدن سیاه میسازند و در سر سیلندر قرار میگیرد و حرکت مستقیم رفت و برگشت سوپاپ را تنظیم میکند ومانع میشود که هیچ گونه انحرافی صورت بگیرد و همچنین از ساقه سوپاپ در برابر ضربات محافظت میکند، گاید بصورت تک با سیلندر یا سر سیلندر ریخته‌گری میشود یا با فشار در آن قرار میگیرد، وظیفه این قطعه انتقال حرارت را دارد و سوپاپ هافی لوبو درون گاید با لقی مشخصی حرکت میکند و این حرکت باید روان انجام بشود چون در صورت سفت بودن آن سوپاپ گرم میشود و درون آن گیر میکند و باز میماند.

انگشتی سوپاپ، این قسمت در بخش انتهایی سوپاپ موتور و نزدیک به سرسوپاپ قرار میگیرد و نقش آن اتصال سوپاپ به میل آن است.
ست کامل سوپاپ هافی لوبو در فروشگاه یدک تیو موجود است.
